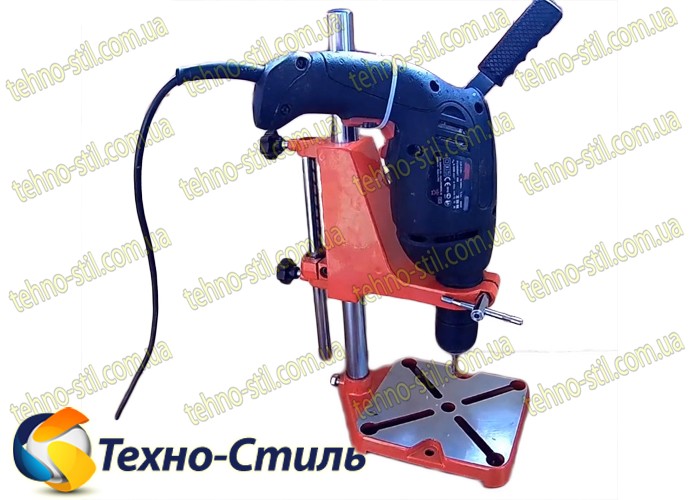

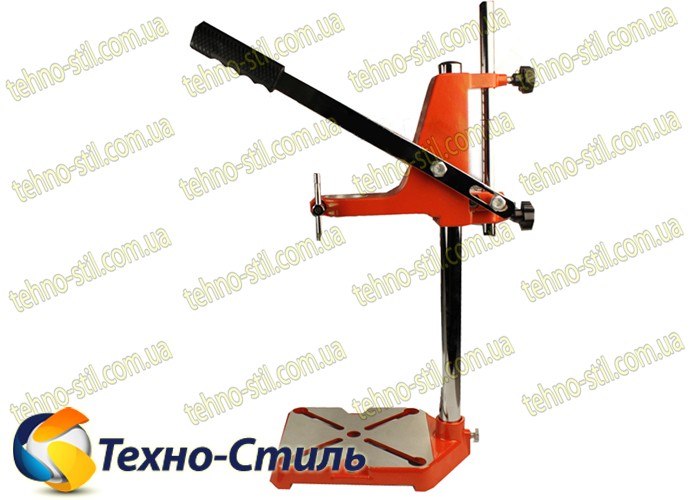

Приспособление для крепления дрели. В результате получаем небольшой сверлильный станок. Позволяет проводить сверление на глубину до 60 мм

Максимальный подъем от платформы до зажимного отверстия: 400 мм
Диаметр зажимного отверстия: 43 мм
Глубина обработки: до 60 мм

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ВВЕДЕНИЕ
СПАСИБО ЗА ТО, ЧТО ВЫ ПРИОБРЕЛИ НОВУЮ СТОЙКУ ДЛЯ ДРЕЛИ С
РЕГУЛИРУЕМОЙ ВЫСОТОЙ ST-0001 . ДАЛЬНЕЙШАЯ ИНФОРМАЦИЯ ПО-
МОЖЕТ ВАМ ОПТИМАЛЬНО ИСПОЛЬЗОВАТЬ ОБОРУДОВАНИЕ В ТЕЧЕ-
НИЕ ДЛИТЕЛЬНОГО ВРЕМЕНИ.
СТОЙКА ЛЕГКО СОБИРАЕТСЯ И РАЗБИРАЕТСЯ, А ТАКЖЕ НЕ ТРЕБУЕТ
БОЛЬШОГО ПРОСТРАНСТВА ДЛЯ ЕЕ ИСПОЛЬЗОВАНИЯ.

ОПИСАНИЕ:
ЭТА СТОЙКА СОСТОИТ ИЗ:
1. МЕТАЛЛИЧЕСКОЙ ОСНОВЫ В ФОРМЕ ПРЯМОУГОЛЬНИКА.
2. РЕГУЛИРУЕМОЙ ПО ВЫСОТЕ СТОЙКИ В СБОРЕ
3. РУЧКИ ПЕРЕМЕЩЕНИЯ ДРЕЛИ ПО ВЫСОТЕ.
4. ЗАЖИМНОГО МЕХАНИЗМА ДЛЯ ДРЕЛИ Ø 45мм.
5. ФИКСАТОРАМИ ВЫСОТЫ ПЕРЕМЕЩЕНИЯ ДРЕЛИ.
РУЧКА СТОЙКИ ПОЗВОЛЯЮТ ПЕРЕМЕЩАТЬ ЕЕ В НУЖНОЕ ДЛЯ ВАС МЕСТО. СТОЙКА, РЕГУЛИРУЕМАЯ ПО ВЫСОТЕ, СОСТОИТ ИЗ ДВУХ ТРУБОК: ВНУТРЕННЕЙ И ВНЕШНЕЙ, А ТАКЖЕ ВИНТОВ И СКОБ, КОТОРЫЕ ПОМОГАЮТ НАДЕЖНО ЗАКРЕПИТЬ СТОЙКУ НА НУЖНОЙ ВАМ ВЫСОТЕ. ВЫСОТА СТОЙКИ РЕГУЛИРУЕТСЯ В ДИАПАЗОНЕ ОТ 5 ДО15 СМ.

ИНСТРУКЦИЯ ПО БЕЗОПАСНОСТИ.
ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ИНСТРУКЦИЮ И СОХРАНИТЕ ЕЕ.
СОБЛЮДАЙТЕ СЛЕДУЮЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ:
1. ПЕРЕД СБОРКОЙ СТОЙКИ ДЛЯ ДРЕЛИ ST-0001, ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ИНСТРУКЦИЮ И ПРОВЕРЬТЕ НАЛИЧИЕ ВСЕХ СОСТАВНЫХ ЧАСТЕЙ.
2. ПЕРЕД ТЕМ КАК УСТАНОВИТЬ СТОЙКУ, ВЫБЕРИТЕ РОВНУЮ ПОВЕРХНОСТЬ, ОСНОВА СТОЙКИ ДОЛЖНА РАСПОЛАГАТЬСЯ СТРОГО ГОРИЗОНТАЛЬНО.
3. ПЕРЕД НАЧАЛОМ РАБОТ НЕОБХОДИМО ПРОВЕРИТЬ УСТОЙЧИВОСТЬ СТОЙКИ. НЕ РАСПОЛАГАЙТЕ СТОЙКУ НА НЕРОВНОЙ ПОВЕРХНОСТИ, ЭТО МОЖЕТ ВЫЗВАТЬ НЕУСТОЙЧИВОСТЬ КОНСТРУКЦИИ.
4. ПЕРЕОДИЧЕСКИ ПРОВЕРЯЙТЕ ИСПРАВНОСТЬ ВСЕХ ЧАСТЕЙ СТОЙКИ И ПОДКРУЧИВАЙТЕ ВИНТЫ. ПРИ ОБНАРУЖЕНИИ ПОВРЕЖДЕНИЙ, СОБЛЮДАЙТЕ МАКСИМАЛЬНУЮ ОСТОРОЖНОСТЬ ВО ВРЕМЯ РАБОТ.
5. ЗАКРЕПЛЕНИЕ ДРЕЛИ ПРОИЗВОДИТЬСЯ ТОЛЬКО В ВЫКЛЮЧЕННОМ СОСТОЯНИИ.
6. ПРИ РАБОТЕ ОДЕЖДА ДОЛЖНА БЫТЬ ЗАПРАВЛЕНА.
7. ПЕРЕМЕЩЕНИ ДРЕЛИ ПРОИЗВОДИТЬ АККУРАТНО, БЕЗ ТОЛЧКОВ, СОБЛЮДАЯ МЕРЫ ПРЕДОСТОРОЖНОСТИ.

Инструкция по сборке стойки ST-0001
(при условии, что держатель поставляется в сборе)

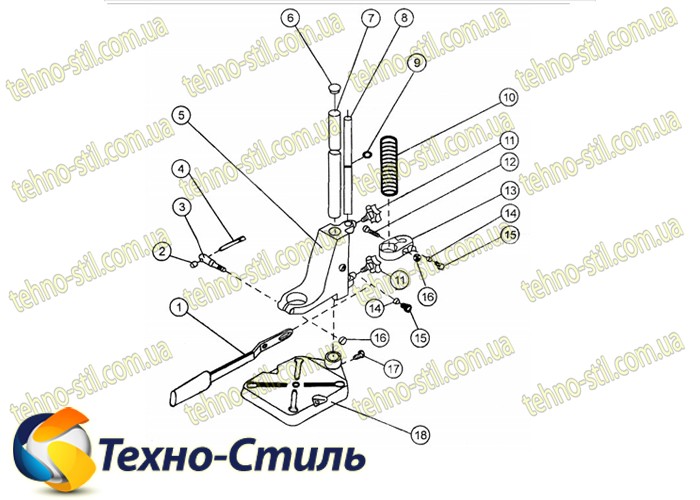

1. Вставить в подставку 18 держатель в сборе (5, 6, 7 ,8 ,9 ,10, 12, 13, 14, 15, 16).
2. Зафиксировать держатель винтом 17.
3. Закрепить ручку 1 винтами 15 (2 шт.)
4. Закрепить зажимную ручку (2, 3, 4) гайкой 16 на держателе 5.
5. Вставить дрель в отверстие держателя 5 и зафиксировать ее зажимной ручкой (2, 3, 4).
6. Отрегулировать высоту перемещения дрели и зафиксировать шток 8 с помощью винтов 11 (2 шт.)
